針對應急照明疏散防排煙系統地的特點，這套系統能夠配合并優化現有機械防排煙系統，是高層建筑中用于調節消防前室或樓梯間余壓值的系統型監控裝置。采用高靈敏度微壓差信號傳感器，24小時實時自動巡檢，并采集監控區域余壓值變化，對超標準余壓發出報警信號并記錄相關信息。

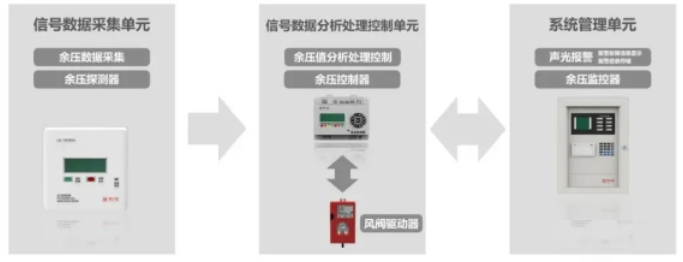

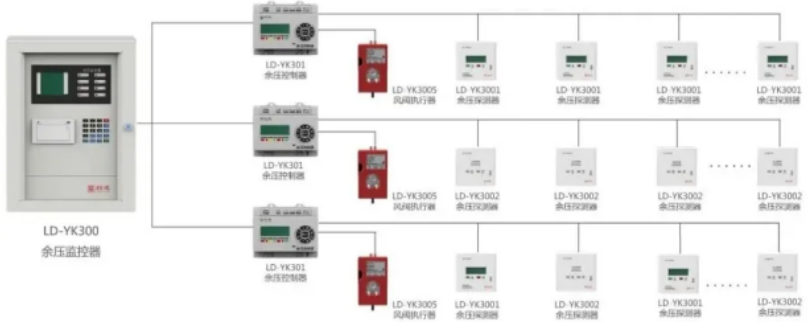

消防應急疏散余壓監控系統由余壓監控器、余壓控制器、電動泄壓風閥執行器、余壓探測器、引壓氣管及系統監控專用軟件等部分或全部設備組成。
系統工作原理：
當防煙樓梯間或前室余壓值達到動作閾值時，余壓監控系統中的余壓探測器發出報警信號，余壓控制器控制電動泄壓風閥執行器打開正壓送風系統中的旁通閥泄壓；當余壓值回落到正常區間值后，余壓探測器發出信號，余壓控制器控制電動泄壓風閥執行器關閉旁通閥，如此反復即可通過控制旁通閥的開啟角度來保持余壓值穩定在規范要求的區間值內，系統具有實時性、數字化、智能化，自動化，連續監控的特點。在火災發生的時候，有效保證防火門能正常開啟。
為了大家更方便的使用此系統，下面是利達消防余壓監控產品接線圖，供大家參考使用。

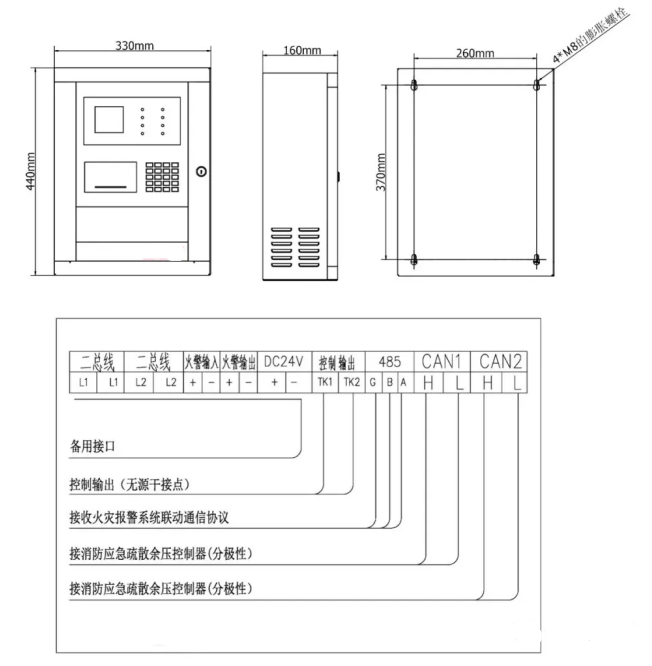

消防應急疏散余壓監控器接線示意圖

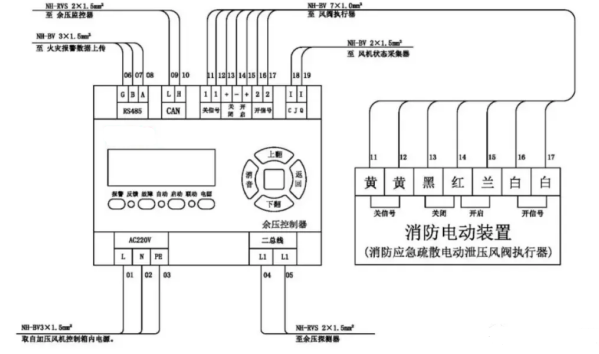

消防應急疏散余壓控制器接線示意圖
