隨著社會不斷的前進，城市里的摩天高樓越來越多，保證分散通道的余壓在火災產生時能夠處于有效的受控狀況，是新的消防趨勢，而裝置余壓監控系統將是未來消防職業發展的必然趨勢。下面就來一同看一看余壓監控系統的裝置調試方法。
余壓監控的系統組成
余壓監控是由余壓監控器、余壓探測器、余壓控制器和風閥控制器組成。
其中，余壓監控器裝置在消控室內，余壓探測器裝置在電梯前室和樓梯走道，余壓控制器和風閥控制器裝置在風機控制柜。

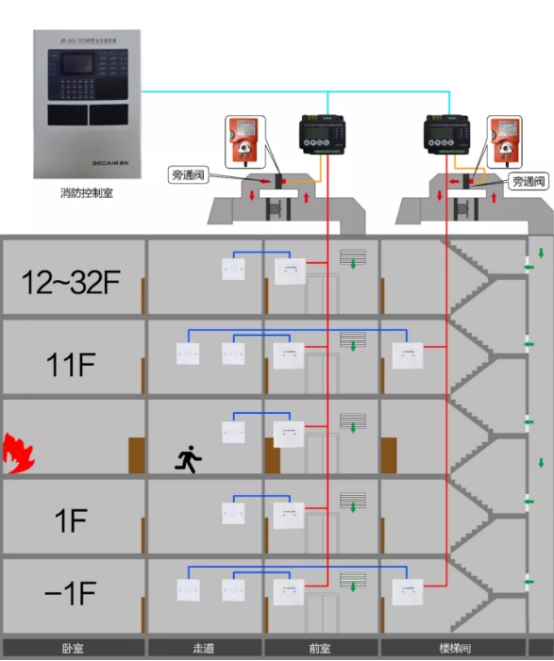

余壓監控系統示意圖
余壓探測器裝置接線
余壓探測器底座裝置在86盒上；
將無極性二總線接入底座的"S+"、"S-"端子上；
將氣管接到探測器浮屠上；
再將探測器滑入底座；
探測器端裝置完結。
氣管的另一端從86盒伸出，銜接配套浮屠后，再裝置上氣體裝飾蓋；
氣管末端裝置完結。

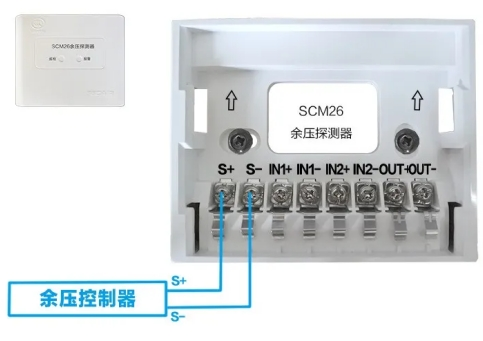

余壓探測器接線圖
余壓控制器裝置接線
將銜接余壓探測器的無極性二總線接入27P的"SOUT+"、"SOUT-"端；
采用24V供電方法時，將外接24V電源線接入"24V+"、"24V-"端；
采用220V供電方法時，將220V電源的火線、零線、地線別離接入"1"、"2"、"3"端；
將風閥控制器的藍，白、紅，綠線接入27P的“開啟、公共、反應”端；將風閥控制器的黑、黃、棕線接入27P的“封閉、公共、反應”端；
將"S+"、"S-"經過無極性二總線接入到余壓監控器。

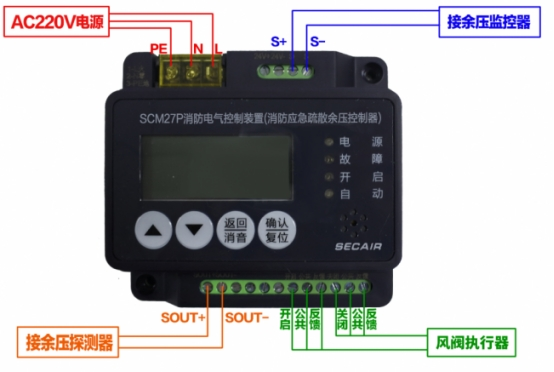

220V接線示意圖

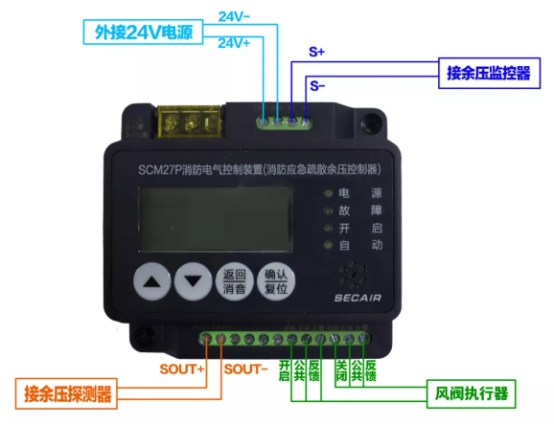

24V接線示意圖
配置余壓探測器
登錄部件。
進入登錄部件菜單。
登錄地址，按承認。設置成功后按回來鍵保存并回來主菜單界面。
修改編程
設置探測器是裝置在走道還是電梯前室。設置成功后按回來鍵保存并回來主菜單界面。
修改容量
一個余壓控制器最多能夠接63個余壓探測器。（留意！容量設置應與余壓探測器實踐所接數量相同，若大于實踐數量，余壓控制器會宣布毛病信息。）設置成功后按回來鍵保存并回來主菜單界面。
編程完結之后，長按承認鍵復位。
編程成功。
配置余壓控制器
登錄部件
進入調試菜單下的登錄部件菜單欄。登陸的是余壓控制器的數量。
按2編程，輸入區號、容量，（留意！容量設置應與余壓探測器實踐所接數量相同，若大于實踐數量，余壓控制器會宣布毛病信息。）按承認鍵。
復位。
編程完結。
